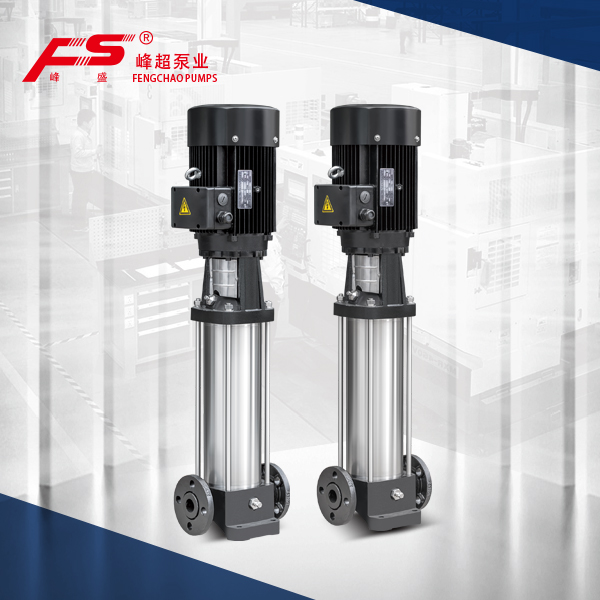

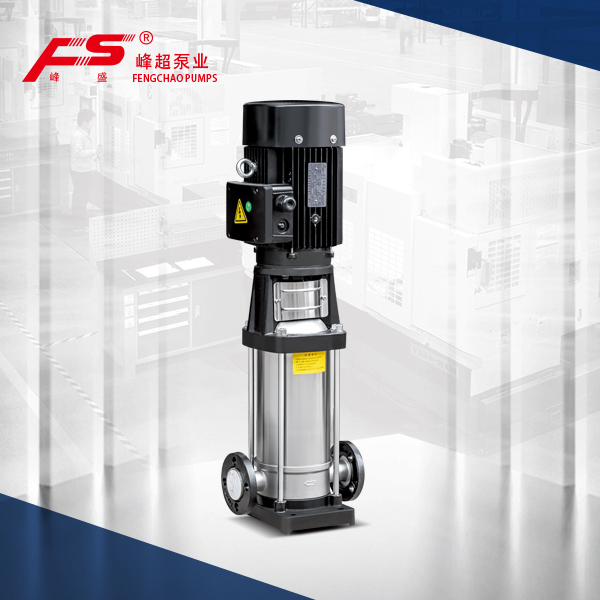

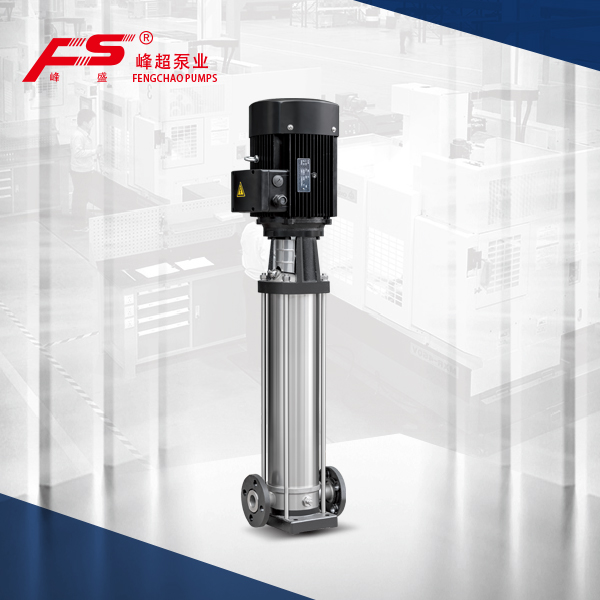

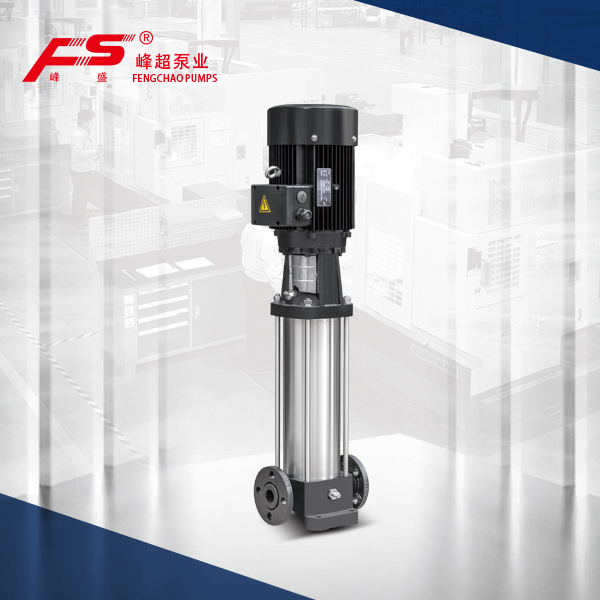

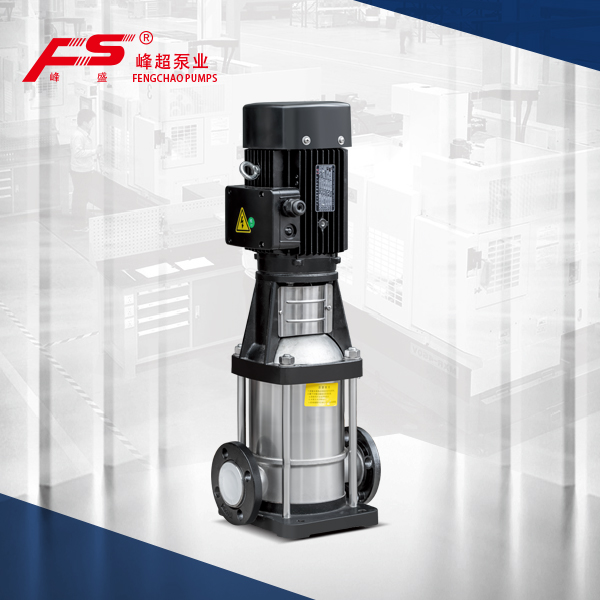

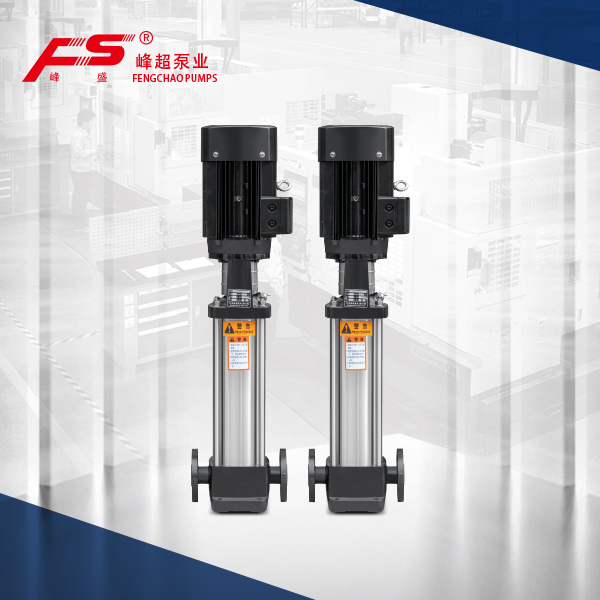

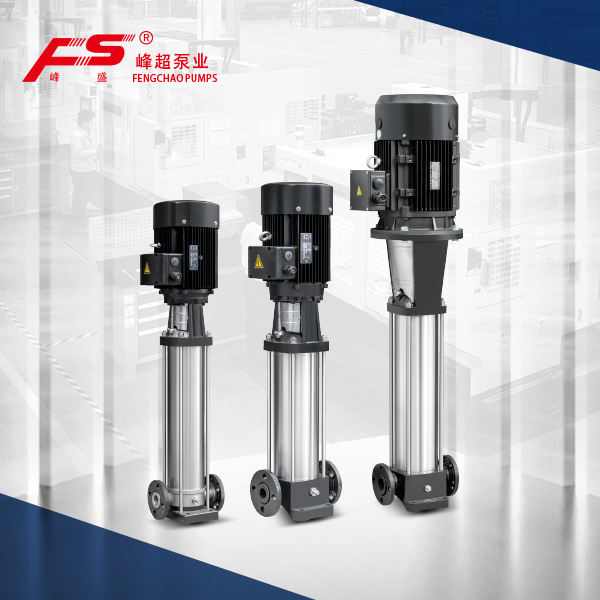

輕型不銹鋼立式多級離心泵配用格蘭富式鋁殼電機，選定國內大型電機廠家優質電機，搭配日本NSK軸承及冷軋硅鋼片，立式多級泵具有輕型美觀，散熱快，高效率，低噪音等優良特點。
全封閉式結構，防護等級IP55，絕緣等級F級。

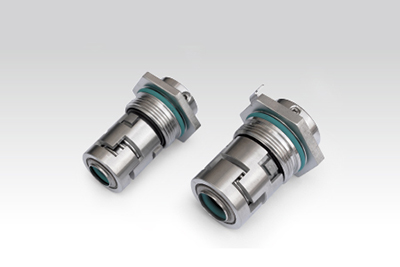

特別設計的集裝式機封增加泵組的可靠性，確保安全運行，而且確保服務簡便。
集裝式結構使您可在幾分鐘內更換機封,無需特殊工具，無需拆卸泵，甚至無需移動笨重的電機。
立式多級離心泵水泵鑄鐵件表面全部采用黑色電泳漆加工處理。
具有美觀，長久耐用，油漆表面絕不脫落的優點。

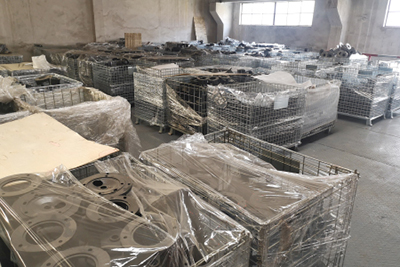

不銹鋼立式多級泵水泵鑄鐵部分采用目前國內的精密鑄造技術，外形精致美觀。
數控車床批量加工生產，庫存充足，高精度，高標準。
泵腔內部零件參照國外技術，采用精密鑄造，數控車床，加工中心等現代化的工藝手法和加工設備。
品質不斷優化，性能提升，核心品質更加優良完美。
| 流量范圍 [m3/h] | Q=1~240m3/h |
| 揚程 [m] | H=6~400m |
| 電機功率 [kW] | N=0.37kW~110kW |
| 水泵效率 [%] | η=32%~75% |
| 液體溫度 [℃] | -15℃~+120℃ |
| 進出口聯接圓法蘭規格 | DN25~DN150 |
| 說明 | QDL2 | QDL4 | QDL8 | QDL12 | QDL16 | QDL20 | QDL30 | QDL42 | QDL60 | QDL90 | QDL120 | QDL150 | QDL200 |
| 頻率 | 50HZ | ||||||||||||
額定流量[m3/h] | 2 | 4 | 8 | 12 | 16 | 20 | 30 | 42 | 60 | 90 | 120 | 150 | 200 |
| 流量范圍 [m3/h] | 1~3.6 | 1.8~7 | 5~11 | 8~16 | 8~22 | 12~28 | 22~40 | 30~54 | 45~75 | 72~108 | 60~150 | 80~180 | 100~240 |
| zui大壓力[bar] | 21 | 21 | 24 | 23 | 24 | 25 | 26 | 26 | 24 | 18 | 18 | 18 | 18 |
| 電機功率[kW] | 0.37~4 | 0.37~4 | 0.75~7.5 | 0.75~11 | 1.1~15 | 1.1~18.5 | 2.2~30 | 3~37 | 4~45 | 11~55 | 11~75 | 11~75 | 18.5~110 |
| 溫度范圍[℃] | -15℃~+120℃ | ||||||||||||
| 類型 | |||||||||||||
QDL | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| QDLF | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 進出口口徑： | DN25 | DN32 | DN40 | DN50 | DN50 | DN50 | DN65 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 |
QDL(F)立式多級泵是一種多功能產品,可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。QDL(F)系列不銹鋼立式多級泵適用于樓宇增壓供水行業、工業設備增壓配套行業等。
稀薄，干凈，不含固體顆粒和纖維的非易爆液體。
如需輸送揮發性易爆液體，需配備防爆電機。
如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。
如用戶不作要求，本廠提供不銹鋼立式多級離心泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。
當輕型不銹鋼立式多級離心泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。
